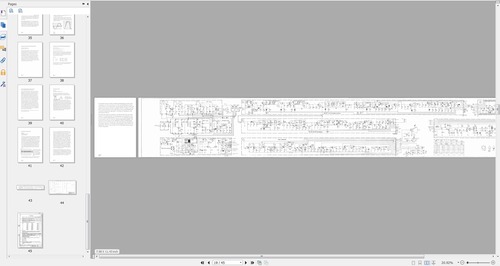

PLISCH EK I/V T Fernseh-mess- und prufempfanger service/user manual

German language, 42 pages

Service manual: ver 5/68
Schematic: rev 13 8.6.70
Service manual: ver 12/69 ab Nr.110


text 150dpi; images and schematics 300dpi; grayscale lossless LZW tiff scans, lossless ZIP PDF compression, 20 MBytes
Seamless scans
Retouched and normalized, print ready.


User/Service manual Table of Contents:
Eigenschaften un Anwendungen 1
Technische Daten 3
Bedienungsanleitung 5
1. Inbetriebnahme 5
1.1. Netzbetrieb 5
1.2 Batteriebetrieb mit eingebauten Batterien 5
1.3 Laden der eingebauten Batterien 5
1.4 Batteriebetrieb mit fremden Batterien 5
https://www.tradebit.comrieb 6
2.1 Bedienungselemente 6
2.2 Anschluß des Eingangssignals 6
2.3 Wahl des Bereiches 6
2.4 Abstimmanzeige und automatische Frequenzregelung 6
2.5 Verstärkungsregelung von Hand oder automatisch 7
2.6 Messen der Eingangsspannung 8
2.7 Nulltastung 8
2.8 Fremdsynchronisierung und BAS-Eingang 9
2.9 Ausgänge 9
Schaltungsbeschreibung 10
Empfangsteil 10
Meßgenerator 11
Bild-ZF-Verstärker und Abstimmanzeige 12
Ton-ZF-Verstärker und Endstufe 13
Video-Verstärker, getastete Regelung und Meßschaltung 13
Horizontalkippteil 15
Vertikalkippteil 16
Stromversorgung 16
Schaltplan 17
Lage der Abgleichelemente auf den Druckplatten 18
FS-MESS-u. Prufempfanger (Ubersicht) 19
Implulsplan 20
Batterieanschluss 22


Service manual Table of Contents:
1 Allgemeine Betrachtung zur Abgleichanleitung für EK I/V T ab Nr. 110
2-3 Abgleichanleitung Ton-ZF
4 Diskriminator-Abgleich
5 Abgleich des Eichoszillators
6-9 Abgleich der Bild-ZF-Platte
10 Abgleich der Regelspannungsanzeige
11 Kontrolle der Batteriespannungsanzeige
12 Abgleichanleitung V-Kipp-Platte und Bildgeometrieeinstellung
13 Abgleich: H-Kipp
14 Abgleich: Video-Platte

---

Keywords: ekivt;plisch;ek i-v t;eki-vt
