29.00 EUR (28.96 USD)

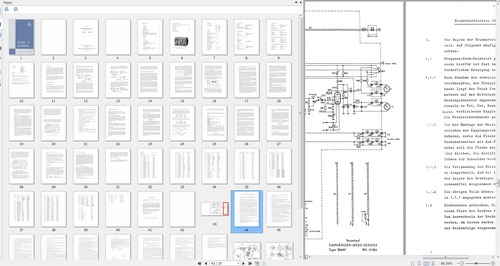

ROHDE & SCHWARZ EMPFÄNGER-MESS-SENDER für AM, FM und Video-Modulation Type SMAF
Beschreibung
EMPFÄNGER-MESS-SENDER für AM, FM und Video-Modulation
Type SMAF, BN 41404
Edition 4104 A/659
German language, 40 pages

+ Addition: Reparaturehinweise für SMAF BN 4104 ab Fnr. 919/ 12 pages


Seamless scans
text 150dpi, schematics and images 300dpi; grayscale lossless LZW tiff scans, lossless ZIP PDF compression, 18 MBytes
Retouched and normalized, print ready.


Table of Contents:
Inhaltsverzeichnis
1 Eigenschaften 5
1.1 Frequenzbereich 5
1.2 Ausgang 5
1.3 Modulation 5
1.31 Video-Modulation 5
1.32 AM Extern (Fremdmod.) 6
1.33 AM 1000 Hz (Eigenmod.) 6
1.34 Unmod. 6
1.35 FM 1000 Hz (Eigenmod.) 6
1.36 FM Extern (Fremdmod.) 7
1.37 AM 1000 Hz (Eigenmod.) bei gleichzeitiger FM Extern (Fremdmod.) 7
1.38 AM 1000 Hz (Eigenmod.) bei gleichzeitiger FM 100 Hz (Eigenmod.) 7
1.39 AM Extern (Fremdmod.) bei gleichzeitiger FM Extern (Fremdmod.) 7
1.4 Netzanschluß 8
1.5 Bestückung 8
1.6 Abmessungen 8
1.7 Gewicht 8
1.8 Zubehör 8
2 Anwendung 9
3 Arbeitsweise und Aufbau 9
3.1 Grundsätzliche Arbeitsweise 9
3.2 Erzeugung, Messung und Teilung der Hochfrequenzspannung 12
3.3 Erzeugung und Messung der Modulation 13
3.4 Stromversorgung 17
3.5 Aufbau 18
4 Inbetriebnahme und Bedienung 20
4.1 Einstellen des mechanischen Nullpunktes an den Instrumenten 20
4.2 Einstellen des SMAF auf die gegebene Netzspannung 20
4.3 Einschalten 20
4.4 Frequenzeinstellung 20
4.5 Einstellen der Ausgangsspannung 21
4.51 Anpassung eines Verbrauchers mit Re 60ohm an
den Ausgang des SMAF 22
4.6 Modulation 23
4.7 Zusammenfassung der Bedienung 25
5 Röhrenwechsel 27
6 Schaltteilliste 30
Garantieverpflichtung 39
Stromlauf zum SMAF BN 41404

---

Keywords: rohde;schwarz;smaf;bn41404
File Size: 18.3 MBytes
