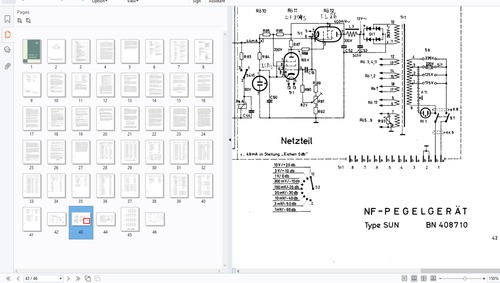

ROHDE & SCHWARZ NF-Pegelgerat Type SUN BN408710
ROHDE & SCHWARZ NF-Pegelgerat Type SUN BN408710
Beschreibung
Type SUN BN 408710
(mit Schalt- und Filterfeld)
Edition / Ausgabe R 8843/264
(service manual)
German language
46 pages
Text/images/schematics 300dpi, lossless LZW tiff scans, lossless ZIP PDF compression, retouched and normalized, print ready. 7 MBytes
TABLE OF CONTENTS
Inhaltsübersicht
Übersicht
1. Eigenschaften
1.1. Pegelsender
1.2. Pegelmesser
1.3. Schalt- und Filterfeld
1.4. Gemeinsame Daten
1.5. Zubehör
1.6. Empfohlene Ergänzungen
2. Inbetriebnahme und Bedienung
2.1. Einstellen der mechanischen Instrument-Nullpunkte
2.2. Einstellen auf die gegebene Netzspannung
2.3. Anschlüsse an der Rückseite
2.3.1. Netzanschluß
2.3.2. übrige Anschlüsse
2.4. Anschlüsse an der Frontseite I
2.4.1. Ausgänge des Pegelsenders
2.4.2. Eingänge des Pegelmessers
2.4.3. Ausgang des Pegelmessers
2.4.4. Buchsen am Schalt- und 2 lterfeld links
2.4.5. Meßanschluß am Schalt- und Filterfeld rechts
2.5. Einstellen der Meßfrequenz am Pegelsender
2.6. Eichen des Pegelmessers
2.7. Einstellen der Ausgangsspannung am Pegelsender
2.8. Messen mit dem Pegelmesser
2.9. Messen der Verstärkung oder Dämpfung eines Vierpols
2.10. Messen des Klirrfaktors eines Verstärkers
2.11. Messen des Pegels der Modulationskanäle
2.12. Messen des Fremdspannungsabstandes über Demodulator
3. Wirkungsweise und Aufbau
3.1. Pegelsender
3.2. Pegelmesser
3.3. Netzteil
3.4. Röhrenwechsel
3.5. Schalt- und Filterfeld und Kastenverdrahtung
4. Schaltteilliste zum Einschub Pegelsender + Pegelmesser
5. Schaitteilliste zum Einschub Schalt- und Filterfeld
6. Sohaltteilliste zur Kasten-Verdrahtung
5 Stromläufe
Keywords: schwarz;rohde;bn408710;sun
File Size: 7 MBytes
