54.00 EUR (57.91 USD)

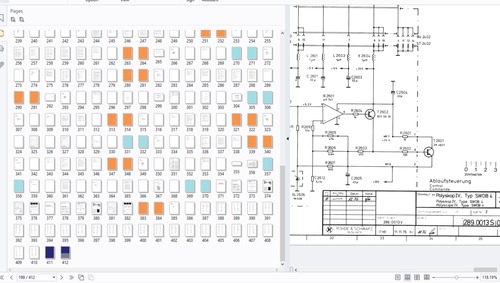

ROHDE & SCHWARZ POLYSKOP IV SWOB 289.0013
Beschreibung (Manual)
POLYSKOP IV SWOB 289.0013
Edition R 32711
(service manual)

German and English language
412 pages

Seamless scans
Text 150dpi grayscale, images and schematics 300dpi grayscale/colour, lossless LZW tiff scans, lossless ZIP PDF compression, 159 MBytes
Retouched and normalized, print ready.


TABLE OF CONTENTS GER
Inhaltsübersicht
1. Eigenschaften
1.1 Anwendung
1.2 Arbeitsweise und Aufbau
1.3 Technische Daten
1.4 Mitgeliefertes Zubehör
1.5 Empfohlene Ergänzungen
2. Betriebsvorbereitung und Bedienung
2.1 Betriebsvorbereitung
2.1.1 Legende zum Bedienbild
2.1.2 Aufstellen des Gerätes
2.2 Einschalten und Grundeinstellungen
2.2.1 Einschalten des Gerätes
2.2.2 Einstellen der Helligkeit
2.2.3 Amplitude und Breite der Frequenzmarken
2.2.4 Einstellen der horizontalen Maßlinien
2.2.5 NF -Verstärker
2.2.6 Wobbelhub, Mittenfrequenzlage, Ablaufzeit
2.2.7 Virtuelle 0-Lage der Log-Skala
2.2.8 Amplitude am HF-Ausgang
2.2.9 Externe Triggerung des Ablaufes
2.2.10 Fernsteuerung
2.2.11 Schreiberanschluß
2.2.12 Kontrollausgang
2.2.13 Suchliste betr. Funktion der Bedienelemente und Anschlüsse
2.3 Vorbereiten und Durchführen von Messungen
2.3.1 Anschluß des Meßobjektes
2.3.1.1 Anschluß an den Sendeteil
2.3.1.2 Anschluß an die NF-Kanäle
2.3.1.3 HF- und Brummschleifen
2.3.2 Einstellen der Meßspannungsamplitude
2.3.3 Wahl von Frequenzhub und Ablaufzeit
2.3.4 Wahl des Wobbel- und Hubbereiches
2.3.5 Einschwingkontrolle
2.3.6 Amplitudenmessung
2.3.7 Reflexions- und Anpassungsmessung
2.3.7.1 Messung mit Vorlaufkabel
2.3.7.2 Messung der Rückflußdämpfung mit Richtkoppler
2.3.8 Registrieren
2.4 Meßbeispiele
2.4.1 Messung von Schwingkreisen (Bandpässen)
2.4.2 Allgemeiner Filterabgleich
2.4.3 Filterabgleich nach Muster
2.4.4 Begrenzer und Diskriminator
2.4.5 Messung der Stufenverstärkung
2.4.6 Messung von Breitbandverstärkern
2.4.7 Abgleich von Fernsehempfänger-Baugruppen
2.4.8 Messung an Kabeln
2.4.9 Messung des Reflexionsfaktors
3. Wartung
3.1 Erforderliche Meßgeräte und Hilfsmittel
3.2 Prüfen der Solleigenschaften
Reiniotine des Gerätes
4. Funktionsbeschreibung
4.1 Hub-Ablaufsteuerung (289.0013 S Bl.3)
4.1.1 Erzeugung der Rechteck-, Dreieck- und Sägezahnspannung
4.1.2 Regelung der Steuerströme für den YIG-Oszillator
4.1.3 YIG-Oszillator
4.1.4 Erzeugung des Skalenimpulses und Bildrandaustastung
4.1.5 Stabilisierung der Betriebsspannung +20 V
4.2 Ablaufplatte (289.0013 S Bl.3)
4.3 HF-Teil (289.0013 S Bl.6) (Teilerschalter, Schleuße, Regelverstärker, 100-MHz-Verstärker u. Austastung, Breitbandverstärker, Mischer, Tiefpaß
4.4 NF-Teil (289.0013 S Bl.7) (NF-Grundplatte, NF-Verstärker, Platte (NF1), Platte (NF2) )
4.5 Komparator (289.0013 S Bl.4)
4.6 Y-Generator 50 kHz u. Hochspannung 40 kHz (289. 0013 S Bl. 2)
4.7 Pegellinienplatte, Helligkeitsplatte und Hellsteuerverstärker (289.0013 S Bl.5)
4.8 Frequenzmarkenerzeugung (289.0013 S Bl9)
4.8.1 Markenteil
4.8.2 Markenplatte und Markenaufbereitung
4.9 X-Verstärker (289.0013 S Bl.3)
4.10 Netzplatte und Verteilerplatte (289.0013 S Bl.1)
4.10.1 Regelteil +60 V
4.10.2 Regelteil +5 V
4.10.3 Regelteil +24 V
4.10.4 Regelteil -5 V
4.10.5 Regelteil -20 V
5. Instandsetzung
5.1 Erforderliche Meßgeräte
5.2 Fehlersuchanleitung
5.2.1 Fehlersuchplan
5.3 Abgleichanweisung
5.3.1 Stromversorgung
5.3.1.1 Netzplatte
5.3.1.2 Hochspannung 40 kHz
5.3.2 Vorabgleich und Inbetriebnahme
5.3.2.1 Y-Generator
5.3.2.2 YIG-Oszillator
5.3.2.3 Komparator
5.3.2.4 Hellsteuerverstärker
5.3.2.5 X-Verstärker
5.3.2.6 Bildröhre
5.3.2.7 Hub7Ablaufsteuerung
5.3.3 Fekrjbgleich
5.3.3.1 F-Teil
5.3.3.2 NF-Verstärker
5.3.3.3 Markenerzeugung
5.3.3.4 Y-Generator
5.3.3.5 Komparator
5.3.3.6 Bildgeometrie
5.3.3.7 Hub-Ablaufsteuerung
Bilder
Bild 1 Bedienbild (Front)
Bild 2 Bedienbild (Rückseite)
Bild 3 Prinzipschaltbild des YIG-Oszillators Bild 4 Helltastung des Rastersinus
Bild 5 Prinzipschaltung des Polyskop IV
Schaltteillisten
Stromläufe
Bestückungspläne
Anhang
Zubehör zum Polyskop IV SWOB
LOG-Anzeigeverstärker
HF-Demodulator-Tastkopf; LIN/LOG Demodulator SWOB III-Z
HF-Durchgangskopf SWOB III-Z
überspannungsschutz
Fernsteueradapter
Fotografische Registrierung von Schirmbildern an Rohde & Schwarz-Sichtgeräten

TABLE OF CONTENTS ENG
Table of Contents
1. Characteristics
1.1 Uses
1.2 Description
1.3 Specifications
1.4 Accessories Supplied
1.5 Recommended Extras
2. Preparation for Use and Operating Instructions
2.1 Preparation for Use
2.1.1 Legend
2.1.2 Setting up the Instrument
2.2 Switching On and Basic Adjustments
2.2.1 Switching On
2.2.2 Adjusting the Intensity
2.2.3 Adjusting the Amplitude and Width of the Frequency Markers
2.2.4 Adjusting the Horizontal Level Lines
2.2.5 AF Amplifiers
2.2.6 Sweep Width, Centre Frequency, Sweep Time
2.2.7 Virtual Zero of the Log Scale
2.2.8 Amplitude at the RF Output
2.2.9 External Triggering of Sweep
2.2.3 Remote Control
2.2.11 Connecting a Recorder
2.2.12 CHECK Output
2.2.13 Reference List of Panel Controls and Connectors
2.3 Measurement Procedure
2.3.1 Connecting the Test Item
2.3.1.1 Connection to the Sweep Generator
2.3.1.2 Connection to the AF Channels
2.3.1.3 RF and Hum Loops
2.3.2 Adjusting the Test Voltage Amplitude
2.3.3 Selecting Sweep Width and Sweep Time
2.3.4 Selecting the Sweep Range and Sweep Width
2.3.5 Checking for Steady State
2.3.6 Amplitude Measurement
2.3.7 Reflection and Matching Measurements
2.3.7.1 Measurement Using Extension Cable
2.3.7.2 Measuring the Return Loss with a Directional Coupler
2.3.8 Recording
2.4 Application Examples
2.4.1 Measurement of Resonant Circuits (Bandpass Filters)
2.4.2 General Filter Alignment
2.4.3 Filter Alignment against a Standard
2.4.4 Limiters and Discriminators
2.4.5 Measuring the Stage Gain
2.4.6 Measurement on Wideband Amplifiers
2.4.7 Aligning TV Receiver Modules
2.4.8 Measurements on Cables
2.4.9 Measuring the Reflection Coefficient
3. Maintenance
3.1 Required Measuring Equipment and Accessories
3.2 Checking the Rated Specifications
3.2.1 Display Width and Horizontal Beam Position
3.2.2 Displayed Sweep
3.2.3 Sweep Time
3.2.4 Linearity of Horizontal Deflection
3.2.5 Linearity of Vertical Deflection
3.2.6 Operation with Log Deflection Amplifier
3.2.7 Marker Display
3.2.8 Graticule Illumination
3.3 Cleaning the Instrument
4. Circuit Description
4.1 Sweep Control
4.1.1 Production of Squarewave, Triangular and Sawtooth Voltages
4.1.2 Regulation of YIG Oscillator Control Currents
4.1.3 YIG Oscillator
4.1.4 Producing the Scale Pulse and the Out-of-Range Picture Blanking
4.1.5 Stabilizing the +20-V Operating Voltage
4.2 Sweeper Board
4.3 RF Section
4.4 AF Section
4.5 Comparator
4.6 50-kHz Y Generator and 40-kHz HT Section
4.7 Intensity Control and Level Line Board, Intensity Control Amplifier
4.8 Frequency Marker Generation
4.8.1 Marker Section
4.8.2 Marker Board and Marker Generation
4.9 X Deflection Amplifier
4.10 AC Supply Board and Central Motherboard
4.10.1 +60-V Regulated Power Supply
4.10.2 +5-V Regulated Power Supply
4.10.3 +24-V Regulated Power Supply
4.10.4 -5-V Regulated Power Supply
4.10.5 -20-V Regulated Power Supply
5.1 Repair
5.2 Required Measuring Equipment
5.2.1 Trouble Shooting
5.2 Table for Trouble Shooting
5.3 Adjustments
5.3.1 Power Supply
5.3.1.1 AC Supply Board
5.3.1.2 40-kHz HT Section
5.3.2 Coarse Adjustment and Reassembly
5-3.2.1 Y Generator
5.3.2.2 YIG Oscillator
5-3.2.3 Comparator
5.3.2.4 Intensity Control Amplifier
5.3.2.5 X Deflection Amplifier
5.3.2.6 CRT
5.3.2.4 Sweep Control
5.3.3 Fine Adjustment
5.3.3.1 RF Section
5.3.3.2 AF Amplifier
5.3.3.3 Frequency Marker Generation
5.3.3.4 Y Generator
5.3.3.5 Comparator
5.3.3.6 Picture Geometry
5.3.3.7 Sweep Control
Fig. 1 Panel controls
Fig. 2 Rear view
Fig. 3 Operating principle of YIG oscillator in Polyskop IV SWOB
Fig. 4 Unblanking of raster sinewave voltage (dashed) by measured curves and horizontal lines
Fig. 5 Functional block diagram of Polyskop IV SWOB

---

Keywords: swob;polyskop;schwarz;rohde
File Size: 159.1 MBytes
