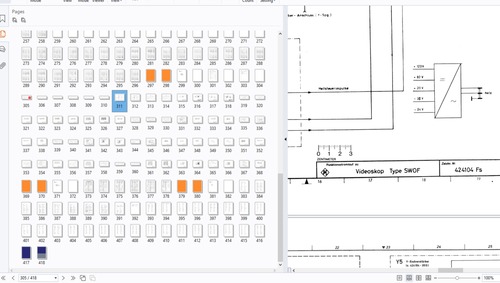

64.00 EUR (69.49 USD)

Rohde&Schwarz
Videoskop 3 SWOF (SWOFIII)
100.2620.71+.72 R30995
110.2620.71+.72 R32697/Sep76
110.2620.71+.72 R34332/Aug77
110.2620.71+.72 R34332/Aug77 ver2
Servicehandbuch / Service Handbook
(service manaul)
Complete 3 revisions combined.

German and English language, 426 pages

Seamless scans
Text, images, schematics 300 dpi grayscale
lossless LZW tiff scans, lossless ZIP PDF compression, 190 MBytes
Retouched and normalized, print ready.

TABLE OF CONTENTS
ENG
3. Maintenance Instructions
3.1 Required Measuring Instruments and Accessories
3.2 Performance Checks
3.2.1 Sweep Generator
3.2.1.1 Generator Frequency Range
3.2.1.2 Generator Output Voltage
3.2.2 Receiver
3.2.3 Generator-Receiver Frequency Response
3.2.4 Return Loss of the Inputs
3.2.5 Checking the Other Inputs and Outputs
3.2.6 Sweep-control Section
3.2.7 Sweep Linearity and Frequency Error
4. Circuit Description
4.1 Operating Voltage Supply
4.1.1 Stabilizer +123 v/4-80 v/-24 V (yill
4.1.2 Stabilizer +20 V/-20 V (Y12)
4.2 High-tension Circuit Y10
4.3 Sweep-control Section and Sweep Width Adjustment Y8
4.3.1 Sweep-control Section
4.3.2 Sweep Width Adjustment
4.4 Sweep Oscillator Y6
4.5 Sweep Generator
4.6 Selective Receiver
4.6.1 Input Attenuator Yl
4.6.2 Receiver Section Y2
4.6.3 IF Section Y3
4.6.4 Selective Section Y4
4.7 Y Final Amplifier Y5
4.8 X Final Amplifier and Unblanking Amplifier Y9
4.9 List of Subassemblies
5. Repair
5.1 Required Measuring Instruments and Accessories
5.2 Trimming Instructions
5.2.1 Operating Voltage Supply
5.2.1.1 Stabilizer +123 v/4-80 v/-24 V
5.2.1.2 Stabilizer +20 V/-20 V
5.2.1.3 6.3-V AC Voltages
5.2.2 Sweep-control Section
5.2.2.1 Generation of Deflection Voltage
5.2.2.2 Sweep Triggering
5.2.2.3 Pulse Voltages Derived from the Sweep
5.2.2.4 Sweep-width Adjustment
5.2.3 X Final Amplifier and Unblanking Amplifier
5.2.3.1 X Final Amplifier
5.2.3.2 Unblanking Amplifier.
5.2.4 Y Final Amplifier
5.2.4.1 Chopper
5.2.4.2 Selective Inputs of Amplifier
5.2.4.3 AF Inputs of Amplifier
5.2.4.4 Other Measurements
5.2.5 HT Section and CRT
5.2.6 Selective Section
5.2.6.1 Four-and Six-section Filters
5.2.6.2 Log Amplifier
5.2.6.3 Switching Over the IF Gain
5.2.7 IF Section
5.2.7.1 27-MHz Crystal Oscillator
5.2.7.2 Conversion to RO kHz
5.2.7.3 Conversion to 2.08 MHz
5.2.7.4 Conversion to 24.92 MHz
5.2.7.5 Final Adjustment of IF Section
5.2.8 Sweep Oscillator
5.2.8.1 Two-section Filter and Buffer Amplifier
5.2.8.2 Sweep Oscillator
5.2.9 Sweep Generator
5.2.9.1 83.08-MHz Crystal Oscillator
5.2.9.2 Preamplification and Selectivity
5.2.9.3 Wideband Amplifier
5.2.9.4 Final Amplifier and High-pass Filter
5.2.9.5 Output Voltage and Output Attenuator
5.2.10 Input Attenuato4
5.2.11 Receiver
5.2.11.1 Input Circuit
5.2.11.2 Processing the Sweep Oscillator Voltage
5.2.11.3 Conversion to 83.08 MHz
5.2.11.4 Crystal Oscillator and Marker Generator
5.2.11.5 Carrier Suppression (Mixer Balance)
5.2.11.6 Final Adjustment of Frequency Response
5.2.12 Linearity of Sweep Oscillator
5.2.13 Checks on Adjusted Equipment
5.3 Mechanical Repairs
5.3.1 Removing and Replacing the Front Panel
5.3.2 Removing the Rear Wall
5.3.3 Removing and Replacing the Cathode-ray Tube
5.3.4 Chassis Subassemblies
5.3.5 PC Boards
5.3.6 HT Section and PC Board 424104-24
5.3.7 Input Attenuator
5.3.8 Level Indication Lamps
5.3.9 Lamps for Floodlit Scale
5.3.10 Changing the Dial Strip for fo Indication
5.3.11 Changing the Dial Strips for fA and fE Indication
Fig. 3-1 to Fig. 5-17
Standard Translations for Parts Lists
Supplement to Standard Translations for Parts Lists
Parts Lists
Drawings and Diagrams


GER
Inhaltsübersicht
Die Abschnitte 1 und 2 sind im Betriebshandbuch enthalten.
3. Wartung
3.1. Erforderliche Meßgeräte und Hilfsmittel
3.2. Prüfen der Solleigenschaften
3.2.1. Sendeteil
3.2.1.1. Sendefrequenzbereich
3.2.1.2. Sender-Ausgangsspannung
3.2.2. Empfänger
3.2.3. Amplitudengang Sender-Empfänger
3.2.4. Rückflußdämpfung der Eingänge
3.2.5. Prüfung der übrigen Ein- und Ausgänge
3.2.6. Ablaufteil
3.2.7. Wobbellinearität und Frequenzfehler
4. Funktionsbeschreibung
4.1. Betriebsspannungsversorgung
4.1.1. Regelteil +123 V/+80 V/-24 V Y11
4.1.2. Regelteil +20 V/-20 V Y12
4.2. Hochspannungsteil Y10.
4.3. Ablaufteil und Frequenzhubeinstellung Y6
4.3.1. Ablaufteil
4.3.2. Frequenzhubeinstellung
4.4. Wobbeloszillator Y6
4.5. Sendeteil Y7
4.6. Selektiver Empfänger
4.6.1. Eingangsteiler Y1
4.6.2. Empfangsteil Y2
4.6.3. ZF-Teil Y3
4.6.4. Selektivteil Y4
4.7. Y-Endverstärker Y5
4.8. X-Endverstärker und Hellsteuerverstärker Y9
4.9. Zusammenstellung der Baugruppen
5. Instandsetzung
5.1. Erforderliche Meßgeräte und Hilfsmittel
5.2. Abgleichanweisung
5.2.1. Betriebsspannungsversorgung
5.2.1.1. Regelteil +123 V/+80 V/-24 V
5.2.1.2. Regelteil +20 V/-20 V
5.2.1.3. 6, 3-V-Wechselspannungen
5.2.2. Ablaufteil
5.2.2.1. Erzeugung der Ablenkspannung
5.2.2.2. Ablaufauslösung
5.2.2.3. Vom Ablauf abgeleitete Pulsspannungen
5.2.2.4. Frequenzhubeinstellung
5.2.3. X-Endverstärker und Hellsteuerverstärker
5.2.3.1. X-Endverstärker
5.2.3.2. Hellsteuerverstärker
5.2.4. Y-Endverstärker
5.2.4.1. Umschaltteil (Chopper)
5.2.4.2. Verstärker Selektiv-Eingänge
5.2.4.3. Verstärker NF-Eingänge
5.2.4.4. Sonstige Messungen
5.2.5. Hochsparinungsteil und Bildröhre
5.2.6. Selektivteil
5.2.6.1. Vierkreis- und Sechskreisfilter
5.2.6.2. Logarithmierverstärker
5.2.6.3. Umschaltung der ZF-Verstärkung
5.2.7. ZF -Teil
5.2.7.1. Quarzoszillator 27 MHz
5.2.7.2. Umsetzung auf 80 kHz
5.2.7.3. Umsetzung auf 2,08 MHz
5.2.7.4. Umsetzung auf 24,92 MHz
5.2.7.5. Endabgleich des ZF-Teils
5.2.8. Wobbeloszillator
5.2.8.1. Zweikreisfilter und Trennverstärker
5.2.8.2. Wobbeloszillator
5.2.9. Sendeteil
5.2.9.1. Quarzoszillator 83,08 MHz
5.2.9.2. Vorverstärkung und Selektion
5.2.9.3. Breitbandverstärker
5.2.9.4. Endverstärker und Hochpaß
5.2.9.5. Ausgangsspannung und Ausgangsteiler
5.2.10. Eingangsteiler
5.2.11. Empfangsteil
5.2.11.1. Eingangsschaltung
5.2.11.2. Aufbereitung der Wobbeloszillatorspannung
5.2.11.3. Umsetzung auf 83,08 MHz
5.2.11.4. Quarzoszillator und Markengeber
5.2.11.5. Trägerunterdrückung (Mischersymmetrie)
5.2.11.6. Endabgleich des Amplitudengangs
5.2.12. Linearität des Wobbeloszillators
5.2.13. Prüfungen am abgeglichenen Gerät
5.3. Mechanische Reparaturen
5.3.1. Aus- und Einbau der Frontplatte
5.3.2. Abnehmen der Rückwand
5.3.3. Aus- und Einbau der Bildröhre
5.3.4. Chassisbaubruppen
5.3.5. Druckplatten
5.3.6. Hochspannungsteil und Druckplatte 424104-24
5.3.7. Eingangsteiler
5.3.8. Pegel-Anzeigelampen
5.3.9. Lampen für Flutlichtskala
5.3.10. Wechseln der Bandskala zur fo-Anzeige
5.3.11. Wechseln der Bandskalen zur fA- und fE-Anzeige
Bild 3-1 Messung der Sender-Ausgangsspannung
Bild 5-1Relaissteuerung
Bild 5-2Einstellung von Start- und Stopfrequenz
Bild 5-3Einstellung der Doppelsteuerung
Bild 5-4Prüfung der Doppelsteuerung
Bild 5-5Durchlaßcharakteristik des Vierkreisfilters (Selektivteil)
Bild 5-6Durchlaßcharakteristik des Sechskreisfilters (Selektivteil)
Bild 5-7Durchlaßcharakteristik des Selektivteils
Bild 5-8 Durchlaßcharakteristik des Vierkreisfilters (ZF-Teil)
Bild 5-9 Durchlaßcharakteristik des Zweikreisfilters(Wobbeloszillator)
Bild 5-10 Spannungsteiler zur Messung des 27-MHz-Tiefpasses (Sendeteil)
Bild 5-11 Durchlaßcharakteristik des Hochpasses (Sendeteil)
Bild 5-12 Tastung der Ausgangsspannung (Sendeteil)
Bild 5-13 Trägerunterdrückung (Empfangsteil)
Bild 5-14 Befestigung der Chassisbaugruppen
Bild 5-15 Steuerung der Pegel-Anzeigelampen
Bild 5-16 Bandskala zur fo-Anzeige
Bild 5-17 Bandskala zur fA- und fE-Anzeige
Schaltungsunterlagen
Schaltteillisten, Bestückungspläne, Stromläufe
Zusammenstell-Vorschrift

---

Keywords: rohde;swof;videoskop;schwarz
File Size: 190.1 MBytes
