34.00 EUR (34.75 USD)

ROHDE & SCHWARZ SELEKTIVES MIKROVOLTMETER (SELECTIVE MICROVOLTMETER) Type USVH BN1521/2

BESCHREIBUNG (INSTRUCTION BOOK)
SELEKTIVES MIKROVOLTMETER (SELECTIVE MICROVOLTMETER)
Type USVH
BN 1521/2
Edition 1521/2 A/967 d/e
(service manual)

German and English language, 177 pages

Seamless scans
Text, images and schematics 300dpi grayscale, lossless LZW tiff scans, lossless ZIP PDF compression, 87 MBytes

TABLE OF CONTENTS
ENG
Table of Contents
1. Specifications
2. Uses
3. Preparation for Use and Operating Instructions
3.1 Adjusting to the Local AC Supply Voltage
3.2 Setting the Mechanical Zero on the Meter
3.3 Calibration
3.4 Input Impedance
3.5 IF Bandwidth of 500 Hz when f 10 kHz or of 5 kHz when f 100 kHz
3.6 Fine Tuning (Narrow Band)
3.7 PHONES Output
3.8 Cable Connection between Type USVH and Item under Test
3.9 Measurements
3.9.1 Absolute Voltage and Level Measurements
3.9.2 Relative Measurements with Expanded Range 7 to 10
3.9.3 Measurement of Harmonic Distortion
3.9.4 Measurement of Modulation Depth
3.9.5 Measurement of Interference from Oscillators and Receivers
4. Description
5. Maintenance
5.1 Performance Check
5.1.1 Checking the Frequency Calibration
5.1.2 Checking the Bandwidths, Far-off Selectivity and IF Rejection
5.1.3 Checking the Voltage Indication
5.1.3.1 Checking the Scale Calibration of the Meter
5.1.3.2 Checking the Switchover WITH/WITHOUT SCALE EXPANSION
5.1.3.3 Checking the Standardizing Oscillator
5.1.3.4 Checking the Main Attenuator
5.1.3.5 Checking the Input Attenuator
6. Trouble-shooting
6.1 Noticeable Defects
6.2 Hidden Defects
6.3 Hints on Use of Circuit Diagram and Location Plans for Trouble-shooting
7. Servicing
7.1 Mechanical Repairs
7.1.1 Replacing Shaft Coupling of Main Attenuator
7.1.2 Removing the Main Attenuator
7.1.3 Removing the Input Socket
7.1.4 Removing the Input Impedance Switch and Replacing the Input Resistors R1-R5
7.1.5 Replacing or Adjusting the Switch S2
7.1.6 Removing Switch S4
7.1.7 Replacing the Thermal Mercury Relays
7.1.8 Replacing the Stop Disc and Stop Cam in the Drive Mechanism of the Tuning Control
7.1.9 Removing the Scale Drum
7.1.10 Removing the Front Panel
7.1.11 Mounting the Cords on to the Pulleys
7.1.11.1 Mounting the Cord on to the Scale Drum Pulley
7.1.11.2 Mounting the Cord on to the Cursor Pulley and Cleaning the Carriage Guide
7.2 Electrical Repairs
7.2.1 Valve Replacement
7.2.2 Adjustments
7.2.2.1 Correcting the Frequency Calibration
7.2.2.2 Adjusting the Broadband IF Section (1.65MHz)
7.2.2.3 Adjusting the Narrow-band IF Section (52 kHz)
7.2.2.4 Adjustment of Oscillator Roll (Fine Tuning)
7.2.2.5 Adjustment of Gain with Broadband and Narrow-band Operation
7.2.2.6 Eliminating AC Supply Voltage Fluctuations
7.2.2.7 Adjusting the Standardizing Oscillator
7.2.2.8 Adjusting the Frequency Response and Filters
7.2.2.8.1 Adjusting the Frequency Response in the Three Lower Frequency Ranges and the 1-MHz Low-pass Filter
7.2.2.8.2 Adjusting the Frequency Response in the Three Upper Frequency Ranges and the 40-MHz Band-pass Filter
7.2.2.9 Adjusting the Input Attenuator
7.2.2.10 Adjusting the Scale Expansion
8. Parts List
Fig. 22 Diagram of scale drum and cursor pulleys
Front Panel
Block diagram

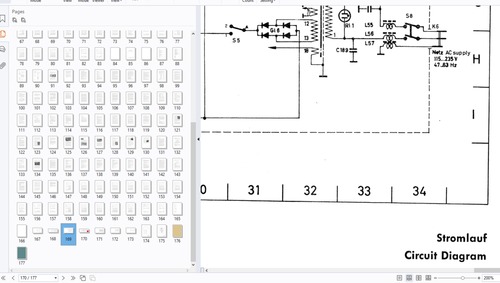

Circuit Diagram
Location Plan Section 1
Location Plan Section 2
Location Plan Section 3
Location Plan Section 4
Location Plan Section 5

GER
Inhalt
1. Eigenschaften
2. Anwendung
3. Inbetriebnahme und Bedienung
3.1. Einstellen auf die gegebene Netzspannung und Einschalten
3.2. Einstellen des mechanischen Instrument-Nullpunktes
3.3. Eichen
3.4. Eingangswiderstand
3.5. ZF-Bandbreite 500 Hz bei f = 10 kHz oder 5 kHz bei f = 100 kHz
3.6. Feinverstimmung (Schmalband)
3.7. Ausgang Hörer
3.8. Kabelverbindung zwischen USVH und Meßobjekt
3.9. Messungen
3.9.1. Absolute Spannungs- und Pegelmessungen
3.9.2. Relativmessungen bei gedehntem Anzeigebereich 7...10
3.9.3. Klirrfaktormessungen
3.9.4. Modulationsgradmessungen
3.9.5. Messen der Störstrahlung von Sendern und Empfängern
4. Wirkungsweise und Aufbau
5. Wartung
5.1. Prüfung auf Einhalten des Sollzustandes
5.1.1. Prüfen der Frequenzeichung
5.1.2. Prüfen der Bandbreiten sowie der Weitab- und Spiegelselektion
5.1.3. Prüfen der Spannungsanzeige
5.1.3.1. Prüfen der Skaleneichung des Instruments
5.1.3.2. Prüfen der Umschaltung mit ohne Skalendehnung
5.1.3.3. Prüfen des Nacheichoszillators
5.1.3.4. Prüfen des Hauptteilers
5.1.3.5. Prüfen des Vorteilers
6. Fehlersuche
6.1. Auffallende Fehler
6.2. Versteckte Fehler
6.3. Hinweise zum Gebrauch des Stromlaufes und der Positionierungspläne bei der Fehlersuche
7. Reparatur
7.1. Mechanische Arbeiten
7.1.1. Auswechseln der Achskupplung zum Hauptteiler
7.1.2. Ausbau des Hauptteilers
7.1.3. Ausbau der Eingangsbuchse
7.1.4. Ausbau des Eingangswiderstandsschalters und Auswechseln der Eingangswiderstände R1 R5
7.1.5. Auswechseln bzw. Nachjustieren des Schalters S2
7.1.6. Ausbau des Schalters S4
7.1.7. Auswechseln der Stabrelais
7.1.8. Auswechseln von Anschlagscheibe und Anschlagnocke am Skalenzeigertrieb
7.1.9. Ausbau der Frequenzskala
7.1.10. Abmontieren der Frontplatte
7.1.11. Montage der Seilzüge
7.1.11.1. Montage des Skalentrommel-Seilzuges
7.1.11.2. Montage des Skalenzeiger-Seilzuges, Reinigen der Schlittenführung
7.2. Elektrische Arbeiten
7.2.1. Röhrenwechsel
7.2.2. Abgleicharbeiten
7.2.2.1. Korektur der Frequenzeichung
7.2.2.2. Abgleich des Breitband-ZF-Teils (1,65MHz)
7.2.2.3. Abgleich des Schmalband-ZF-Teils (52 kHz)
7.2.2.4. Abgleich des Feinverstimmungs-Oszillators Röll
7.2.2.5. Angleichen der Verstärkung bei Breitband- und Schmalbandbetrieb
7.2.2.6. Beseitigen des Netzspannungseinflusses
7.2.2.7. Abgleich des Nacheichoszillators
7.2.2.8. Abgleich des Frequenzganges und der Filter
7.2.2.8.1. Abgleich des Frequenzganges in den unteren drei Frequenzbereichen und des 1-MHz-Tiefpasses
7.2.2.8.2. Abgleich des Frequenzganges in den oberen drei Frequenzbereichen und des 40-MHz-Bandfilters
7.2.2.9. Abgleich des Vorteilers
7.2.2.10. Nachstellen der Skalendehnung
8. Schaltteilliste
Bild 22. Schematische Darstellung des Skalentrommel- und Skalenzeigerseilzuges
Bedienungsbild
Blockschaltbild
Stromlauf
Positionierungsplan Teil 1
Positionierungsplan Teil 2
Positionierungsplan Teil 3
Positionierungsplan Teil 4
Positionierungsplan Teil 5

---

Keywords: usvh;schwarz;rohde;bn1521
File Size: 87.3 MBytes
