44.00 EUR (46.33 USD)

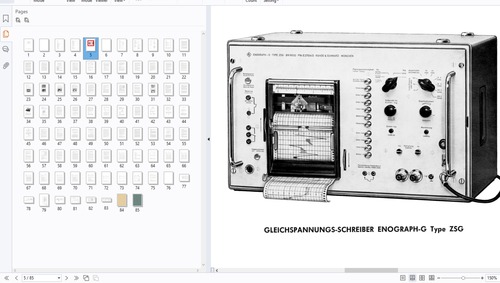

ROHDE & SCHWARZ
BESCHREIBUNG
GLEICHSPANNUNGSSCHREIBER
ENOGRAPH-G
Type ZSG
BN 18532
BN 18532/60 Hz
Edition 18532 A/1263
(service manual)

German language, 83 pages
Original, gloss paper finish

Seamless scans
text, images and schematics 300dpi grayscale, lossless LZW tiff scans, lossless ZIP PDF compression, 43 MBytes
Retouched and normalized, print ready.



TABLE OF CONTENTS
Inhaltsübersicht
1. Eigenschaften
1.1. Meßteil
1.2. Registrierteil
1.3. Allgemeine Daten
1.4. Zubehör
2. Anwendung
3. Inbetriebnahme und Bedienung
3.1. Anschließen an das Netz
3.2. Anschließen der zu registrierenden Spannung
3.3. Einstellen des Meßbereiches und der Empfindlichkeit
3.3.1. in der Betriebsart linear
3.3.2. in der Betriebsart logarithmisch
3.4. Betriebsart und Lage des Nullpunktes
3.5. Nullpunkteinstellung, Eichen
3.6. Markierung
3.7. Einlegen bzw. Auswechseln der Papierrolle
3.8. Papiertransport
3.8.1. Papiertransport durch Eigenantrieb
3.8.1.1. Fernschaltung des Papiertransportes
3.8.2. Papiertransport durch Fremdantrieb
3.8.2.1. Mechanischer Antrieb
3.8.2.2. Elektrischer Antrieb
3.8.3. Bewegen des Papiers von Hand
3.8.4. Aufwickeln des Papiers
3.9. Schreibgeräte
3.9.1. Kugelschreibermine
3.9.2. Schreibelektrode
3.9.3. Tintenfedern
3.9.3.1. Trichterfedern
3.9.3.2. Glasröhrchenfedern
3.10. Auswechseln des Skalenblattes
3.11. Rechenoperationen
3.11.1. Multiplizieren zweier Spannungen
3.11.2. Potenzieren von Spannungen
4. Wirkungsweise
4.1. Meßprinzip
4.2. Kompensationskreis, Vergleichsspannung
4.2.1. Potentiometer, linearer und logarithmischer Betrieb, Mitlaufpotentiometer
4.2.1.1. Multiplizieren
4.2.1.2. Potenzieren
4.2.2. Nullpunktumschaltung, Markierung
4.3. Eingangsspannungsteiler
4.4. Selbstabgleich (Regler)
4.4.1. Nullverstärker
4.4.1.1. Röhren-Gegentaktverstärker
4.4.1.2. Transistor-Gegentaktverstärker und transistorschaltbrücke
4.4.2. Funktion des Kompensatorabgleiches
4.5. Papiertransport
4.5.1. Der Antriebsmotor
4.5.2. Das Getriebe
4.5.3. Fernschaltung des Papierablaufes
4.5.4. Antrieb durch ein Drehfeldsystem
4.6. Schreiben auf Metallpapier
4.7. Stromversorgung
5. Röhrenwechsel und Wartung
5.1. Auswechseln der Röhren Röl und Rö2
5.2. Auswechseln der Röhre Rö3
5.3. Auswechseln der Röhre Rö4
5.4. Prüfen und Einstellen der Dämpfung
5.5. Fehlersuche
6. Schaltteilliste
Bilder im Anhang
Bild 25 Frontansicht
Bild 26 Kompensations- und Regelkreis
Bild 27 Positionierungsplan Getriebekasten von unten
Bild 28 Positionierungsplan Teilansicht von unten
Bild 29 Positionierungsplan Ansicht von rückwärts
Bild 30 Positionierungsplan Ansicht von oben
Bild 31 Stromlauf

---

Keywords: zsg;enograph-g;schwarz;rohde
File Size: 43.3 MBytes
